*水箱式水冷、上下放置管道、前后有觀察窗*

一、概述
用途：PEM-1005ST電磁鐵磁場發生器主要用于:材料物質磁效應，磁滯現象，磁化系數測量，霍爾效應研究，磁光實驗，磁場退火，核磁共振，電子順磁共振，生物學研究，磁性測量, 磁性材料取向等。
1、PEM-1005ST電磁鐵磁場發生器在雙軛水冷式H形結構的基礎上改進的結果，對H型磁軛的上下磁軛增加了爐子或管道的進入通道，前后磁軛增加了觀察窗口。在外冷式電磁鐵的基礎上對冷卻系統進行改造，原來是銅管冷卻，改成水箱冷卻，冷卻效果提高200%。
2、PEM-1005ST電磁鐵磁場發生器磁具有視野開闊，外形美觀，結構可靠，電磁效率高，磁場強度強、磁場強度大小調節方便的優點。
3、PEM-1005ST電磁鐵磁場發生器的工作氣隙調節輕便靈活，極帽處設有螺紋裝卸方便，極面直徑最大φ130（出廠φ80mm），工作氣隙最大為100mm。
4、PEM-1005ST電磁鐵磁場發生器結構設計合理，電磁鐵磁場工作不需極頭鎖緊裝置。
5、PEM-1005ST電磁鐵磁場發生器標配磁場支架。
二、技術指標：
1.極柱直徑：130mm
2.極面直徑：80mm
3.工作氣隙：0-120mm可調
4.氣隙100mm磁場大于0.6T
5.氣隙50mm磁場大于1.19T
6.冷卻方式：水箱式水冷

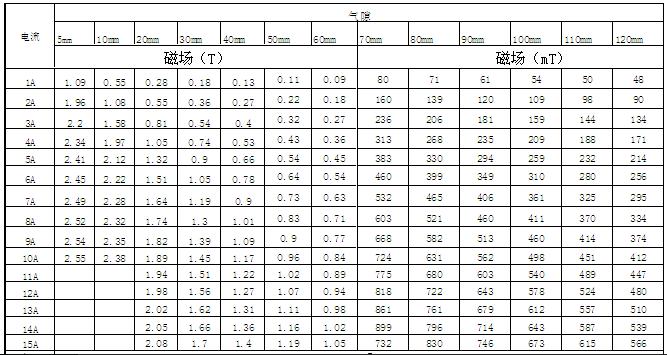

三、磁場參考表
